Krátká odpověď: Závitová tyč může přenášet velmi vysoké zatížení, ale pouze tehdy, pokud je celý spojovací systém správně zvolen. O pevnosti rozhoduje průměr, pevnostní třída, materiál, ochranná povrchová úprava a správná montáž s použitím vhodných matic a podložek.

1. Co je závitová tyč a kde se používá?

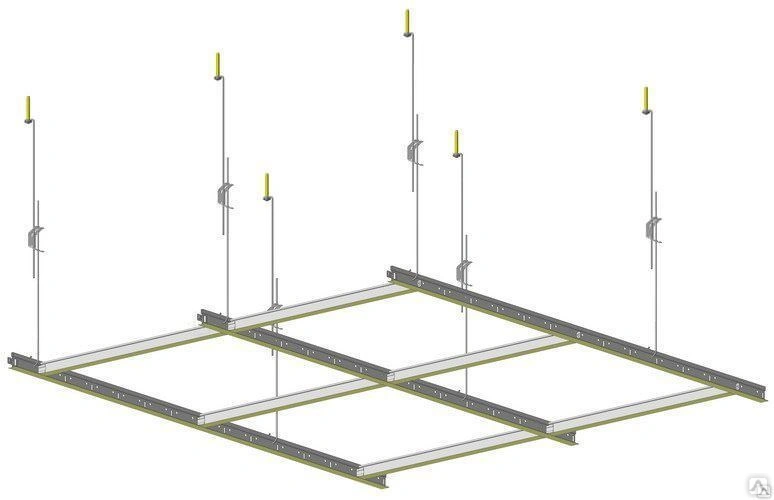

Závitová tyč je spojovací prvek s nepřerušeným závitem po celé délce. Umožňuje vytvářet šroubované spoje s nastavitelnou délkou, proto se běžně používá ve stavebnictví, ocelových konstrukcích, technických instalacích, závěsných systémech, při montáži strojů i v dílenských pracích.

Díky plnému závitu lze tyč zkrátit na libovolný rozměr. V praxi vždy pracuje společně s maticemi a podložkami, které zajišťují rovnoměrný přenos sil a stabilitu spoje.

2. Na čem skutečně závisí pevnost závitové tyče?

Klíčovým parametrem je průměr závitu. Čím větší je průměr, tím větší je průřez jádra a vyšší nosnost v tahu. Tyče M8 se používají v lehčích aplikacích, zatímco M12 a M16 v nosných a konstrukčních spojích.

Druhým důležitým faktorem je pevnostní třída. Třída 4.8 je vhodná pro lehké a středně zatížené montážní spoje. Třída 8.8 je určena pro ocelové konstrukce a nosné spoje. Třída 10.9 se používá v aplikacích vyžadujících velmi vysokou nosnost.

Důležitý je také materiál a ochranná povrchová úprava. Pozinkované tyče jsou nejuniverzálnější a nejčastěji používané. Dobře fungují ve stavebnictví, technických instalacích, halách, garážích a v běžných montážních podmínkách, kde se vyskytuje mírná vlhkost a riziko koroze. Surové tyče jsou určeny především do suchých interiérů, zatímco nerezové tyče se používají ve vlhkém, venkovním nebo chemicky agresivním prostředí.

3. Jaké zatížení vydrží různé průměry a pevnostní třídy?

Následující přehled ukazuje orientační pracovní zatížení při osovém tahu se započítáním bezpečnostní rezervy. Údaje mají pouze srovnávací charakter a nenahrazují projektové výpočty.

• M8: třída 4.8 – cca 400 kg (0,40 t), třída 8.8 – cca 800 kg (0,80 t), třída 10.9 – cca 1120 kg (1,12 t)
• M12: třída 4.8 – cca 920 kg (0,92 t), třída 8.8 – cca 1830 kg (1,83 t), třída 10.9 – cca 2580 kg (2,58 t)
• M16: třída 4.8 – cca 1710 kg (1,71 t), třída 8.8 – cca 3410 kg (3,41 t), třída 10.9 – cca 4800 kg (4,80 t)

Skutečná pevnost závisí na volné délce tyče, kvalitě závitu, osovém zatížení a správnosti montáže. V praxi je vždy nutné používat odpovídající bezpečnostní rezervu.

Pokud vás zajímá, kolik kilogramů vydrží závitová tyč v konkrétním průměru a pevnostní třídě, výše uvedený přehled umožňuje rychlé porovnání nosnosti nejčastěji používaných variant.

Závitové tyče jsou dostupné v nabídce lunfix.cz.

4. Jak vybrat tyč, matice a podložky, aby byl spoj bezpečný?

• Zvolte průměr a pevnostní třídu tyče podle očekávaného zatížení.
• Používejte podložky ve stejném rozměru závitu jako tyč, aby byl tlak rovnoměrně rozložen.
• Matice musí mít stejnou pevnostní třídu jako tyč, protože příliš slabá matice může způsobit poškození závitu a ztrátu nosnosti spoje.

5. Jaké praktické rady a závěr je dobré si zapamatovat?

Zajímavostí je, že závitová tyč zřídka selže náhlým přetržením. Ve většině případů nejprve dochází k jejímu plastickému prodloužení, což představuje varovný signál přetížení spoje.

U dlouhých závěsů a při nedostatečné opoře je vhodné zvětšit průměr tyče nebo použít další opěrné body, aby se omezilo riziko vzpěru. Pevnost závitové tyče je výsledkem správného výběru průměru, pevnostní třídy, materiálu a kvality montáže.
