Má závitová tyč M10 skutečně 10 mm?

1. Co je závitová tyč M10?

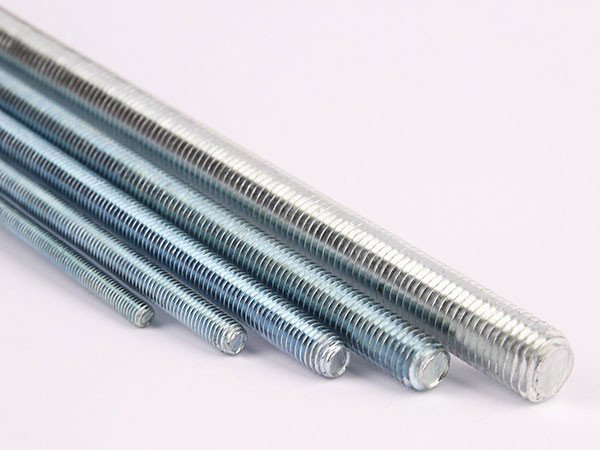

Závitová tyč M10 je spojovací prvek s metrickým závitem po celé délce. Označení „M“ znamená metrický závit a číslo „10“ označuje jmenovitý průměr závitu v milimetrech. V praxi se tyče M10 používají ke spojování a upevňování konstrukčních prvků, držáků, objímek, závěsů, profilů i technických instalací. Rozměr M10 je velmi oblíbený, protože nabízí dobrý kompromis mezi nosností a jednoduchou montáží.

• „M10“ označuje jmenovitý průměr závitu, nikoli průměr jádra tyče.
• Tyče jsou dostupné v různých délkách a materiálových/povrchových variantách.
• Výběr by měl zohlednit zatížení, prostředí a správné montážní příslušenství.

Pozinkované varianty dostupné v internetovém obchodě lunfix.pl nabízejí zvýšenou odolnost proti korozi a dobře fungují v prostředí se zvýšenou vlhkostí.

2. Jak chápat označení M10 a proč měření někdy neukazuje 10 mm?

Rozměr „10 mm“ označuje vnější průměr závitu, tedy měření přes nejvyšší body závitu. Právě tato hodnota slouží pro výběr matic, podložek a dalšího příslušenství. Průměr jádra mezi závity je menší, protože závit má profil a klesá do drážek. Výroba spojovacího materiálu navíc probíhá s určitými tolerancemi, takže malé odchylky v rámci normy jsou zcela běžné.

• 10 mm = měření přes vrcholy závitu, tedy v nejširším místě.
• Menší hodnota se objeví při měření v drážkách závitu nebo pod úhlem.
• Tolerance jsou normální a neznamenají, že tyč „není M10“.

3. Jak správně měřit závitovou tyč M10?

Nejspolehlivějším nástrojem je posuvné měřítko. Měření provádějte na rovném úseku tyče a nastavte čelisti kolmo k ose. Uchopte tyč tak, aby se čelisti dotýkaly vrcholů závitu, nikoli drážek. Dobrou praxí je provést několik měření na různých místech, zejména pokud byla tyč řezána nebo přepravována volně. Pokud chcete potvrdit i typ závitu, můžete zkontrolovat stoupání – standardně je u M10 hodnotou 1,5 mm.

• Použijte posuvné měřítko nebo mikrometr.
• Měřte přes vnější hrany závitu, tedy po vrcholech.
• Proveďte několik měření po délce tyče a porovnejte výsledky.

4. Jak vybrat povrchovou úpravu a pevnostní třídu tyče M10?

Výběr závitové tyče M10 je vhodné začít podle pracovního prostředí a následně zohlednit požadovanou pevnost. Povrchová úprava určuje odolnost proti korozi a pevnostní třída ovlivňuje nosnost a odolnost proti tahu. Správný výběr pomáhá zabránit situaci, kdy tyč koroduje ve vlhkém prostředí nebo není dostatečně pevná pro dané zatížení.

• Pozinkovaná: univerzální řešení pro běžné montážní podmínky. Vhodná pro většinu interiérových i mnoha venkovních aplikací bez agresivních chemických vlivů.
• Surová (černá): bez antikorozní ochrany. Vhodná do suchých interiérů, pro dočasné konstrukce nebo tam, kde bude prvek dále upravován, například svařováním nebo lakováním.
• Nerezová: určena do prostředí s vysokou vlhkostí, venkovních podmínek a agresivního prostředí. Ideální volba tam, kde je prioritou dlouhá životnost a vysoká odolnost proti korozi.
• Třída 4.8: lehké montáže, instalace a pomocné upevnění, kde postačuje standardní nosnost.
• Třída 8.8: ocelové konstrukce a více zatěžované spoje, kde je požadována vyšší pevnost.
• Třída 10.9: použití s velmi vysokou nosností, typicky v průmyslu a náročnějších technických řešeních.

5. Jak vybrat matice a podložky k závitové tyči M10?

Zde platí jednoduché pravidlo: k tyči M10 vybíráte matice M10 a podložky M10. Správná velikost zajišťuje plné záběrové spojení závitu, stabilní přítlak a správný přenos zatížení. Podložka navíc chrání upevňovaný materiál a rozkládá tlak na větší plochu, čímž snižuje riziko deformace a povolování spoje.

Pokud chcete rychle porovnat dostupné varianty a zakoupit závitové tyče, přejděte do kategorie závitové tyče. Kompletní montážní sadu včetně matic a podložek kompatibilních s tyčemi můžete sestavit také v obchodě Lun Fix.
